螺栓長度標注(螺栓長度標注方法圖解)

發布時間：2023-04-06 11:40:24 人氣：來源：萬千緊固件

大家好今天來介紹螺栓長度標注(螺栓的標準長度是多少米)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

螺栓尺寸標注裝配圖中螺栓的長度怎么表示

螺栓的標注及表示方法：M12表示粗牙普通螺紋，45表示不含螺帽厚度的長度尺寸（螺栓連接部分并不一定是全螺紋，其中也包含與螺紋尺寸相同的非螺紋部分長度）。對所有性能等級的產品，標志是強制性的、最好在頭部頂面用凸字或凹字標志，或在頭部側面用凹字標志。對帶法蘭面的螺栓或螺釘，應在法蘭面上標志。對公稱直徑d>5mm的產品要求標志對性能等級為8.8及其以上的產品，標志是強制性的。最好XYZ在頭部頂面用凸字或凹字標志，或在頭部側面用凹字標志。對公稱直徑d>5mm的產品要求標志同時還需要標明標準件號。對性

ZXKZXB

2017-09-04TA獲得超過4616個贊

在裝配圖上,如果不用明細表,可以直接在圖上標注螺栓規格,同時應該標注標準件號,在有明細表的裝配圖上只用引出線標注零件序號,然后以明細表中相關內容填寫相關數據。螺栓的標注及表示方法：M12表示粗牙普通螺紋，45表示不含螺帽厚度的長度尺寸（螺栓連接部分并不一定是全螺紋，其中也包含與螺紋尺寸相同的非螺紋部分長度）。同時還需要標明標準件號。

12917736427c66b6

2017-09-10TA獲得超過4.1萬個贊

linbw

2008-06-17TA獲得超過2萬個贊

同樣也是這樣標的，M12表示粗牙普通螺紋，45表示螺紋長度

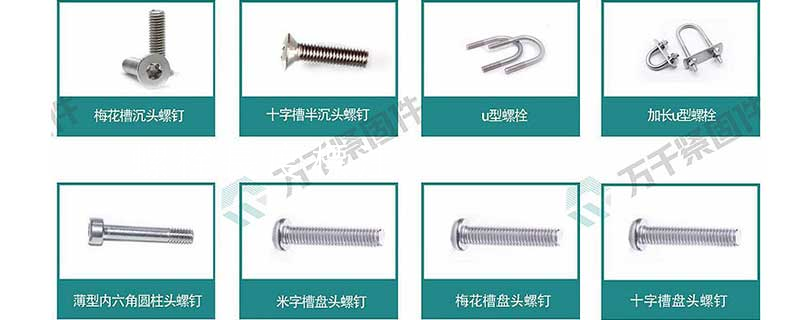

螺栓的標準長度是多少

M代表米制螺紋，比如，M8*1.25*50意思是公稱直徑為8mm螺距為1.25螺桿長度為50mm;L表示螺栓的長度,D表示公稱直徑。規格標準——GB標準 方頭螺栓 C級 GB 8-88 沉頭方頸螺栓 GB 10-88 沉頭帶榫螺拴 GB 11-88 半圓頭方頸螺栓 GB 12-88 半圓頭帶榫螺栓 GB 13-88 大半圓頭方頸螺栓 C級 GB 14-1998 大半圓頭帶榫螺栓 GB 15-88 六角頭鉸制孔用螺栓 GB 27-88 六角頭螺桿帶孔鉸制孔用螺栓 GB 28-88 六角頭頭部帶

sdzbzyt

2008-07-03TA獲得超過958個贊

M是螺紋，10是螺紋規格（螺桿時外徑尺寸，螺母時紋底外徑）*80是指螺栓長度為80。沉頭螺栓時是指總長度。其他的螺栓不管是全螺紋或半螺紋，是指螺桿的長度。

百度網友9ccce6b

2019-09-30TA獲得超過3577個贊

這個一般按著國標這在以下兩個標準中規定。GB/T 3103.1-2002 緊固件公差螺栓、螺釘、螺柱和螺母GB/T 3103.2-1982 緊固件公差用于精密機械的螺栓,螺釘和螺母其中，螺栓長度誤差:GB/T 3103.1-2002 標準中的規定為產品等級A級:js15;產品等級B級:js17;產品等級C級:長度小于等于150mm，js17;長度大于1

鐵匠半百

2008-07-03TA獲得超過3.6萬個贊

“M10是指螺紋規格,80那要看什么螺栓了,如果是沉頭螺栓,那是指螺栓的總長度”。其它的如“六角頭螺栓”、“內六角螺釘”、“半圓頭螺釘”等，則是指螺桿部分的長度（螺栓有全螺紋與部分螺紋之分）。

ㄗs┌_怖鮭鮭

2008-07-02TA獲得超過606個贊

M10是指螺栓的直徑,80那要看什么螺栓了,如果是沉頭螺栓,那是指螺栓的總長度;其它則是指螺紋的長度.

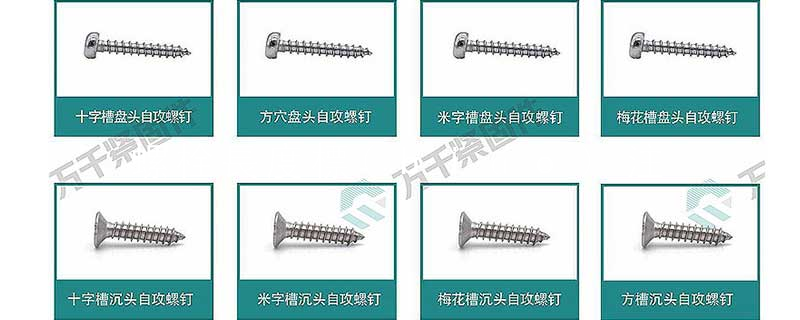

M10、M12、M14、M16的螺栓國標中最長各是多少

1、非全螺紋螺栓長度：M10：45~100；M12：50~120；M14：60~140；M16：65~160；2、全螺紋螺栓長度：M10：20~100；M12：25~120；M14：30~140；M16：30~150；國家標準規定的標準螺紋標注方法中，第一個字母代表螺紋代號，M表示普通螺紋。普通螺栓按照制作精度可分為A、B、C三個等級，A、B級為精制螺栓，C級為粗制螺栓。對于鋼結構用連接螺栓，除特別注明外，一般為普通粗制C級螺栓。不同的級次加工的方法存在差異，通常對應加工方式如下：①A、B級

七彩藍白咖啡

2019-10-28TA獲得超過3859個贊

各為：非全螺紋螺栓長度：M10：45~100毫米M12：50~120毫米M14：60~140毫米M16：65~160毫米全螺紋螺栓長度：M10：20~100毫米M12：25~120毫米

風化了的花崗巖

2017-05-25TA獲得超過656個贊

AB級（國標5782/5783）：非全螺紋螺栓長度：M10：45~100；M12：50~120；M14：60~140；M16：65~160；全螺紋螺栓長度：M10：20~100；M12：25~120；M14：30~140；M16：30~150；C級（國標5780/5781）：非全螺紋螺栓長度：M10：45~100；M12：55~120；M14
